千分尺测力计

千分尺测力计概述

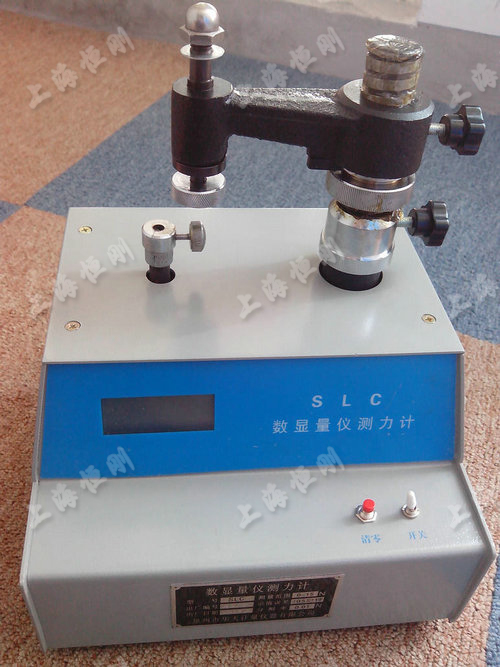

SGSLC型千分尺测力计是引进新而成的数字显示式检定量仪测力的仪器。本款千分尺测力计可用于测微量具(千分尺、测深千分尺)、指示式量具(百分表、千分表、杠杆表、内径表、扭簧表、测微计)及光学仪器(光学计、乌式干涉仪)等测力的检定。具有精度高、使用范围广、结构、操作等特点,是计量部门*的测力检定仪器。




二.主要参数
1.测量范围:0-15N
2.分辨率:0.01N
3.测量误差:±0.5%±0.01N
4.体积:230×220×310mm
5.重量:10kg


三.结构

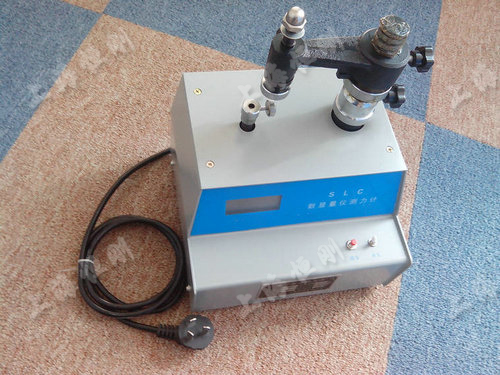

利用小量值力传感器测量精度高、稳定性好的特点,作为测量量仪测力的基准。加上多功能的夹具,来适应装夹多种量仪,以达到应用范围广的目的。再加上底座,调整装置等,则组成一种较为理想的量仪测力计,其具体结构见图。


四.使用方法
1.外径表及光学仪器测力的检定:
将被检的表(百分表、千分表、扭簧表、测微表、杠杆表)、光学仪器(光学计管、乌式干涉管)插进六角夹持盘⑼相应的孔内,并由螺钉锁紧。转动横臂及六角夹持盘,使被检器具的测头对准仪器受力盘⑽的平面位置,旋转立柱上的升降罗母⑸使被检表临近接触受力盘⑽的平面位置时,即锁紧定位螺钉⑷及横臂定向螺钉⑹和六角夹持盘紧固罗母⑿。打开电源开关⑵,按下开机清零按钮⑴,使显示窗⑶上的数字为零。旋转微调装置⑻,下降六角夹持盘,使被检器具测头与仪器受力盘⑽平面接触,继续调接微调装置,即可测得被检器具的正反行程上的测力。


2.内径表测力的检定
将被检内径表杆放进六角夹持盘V型槽里,调整表杆位置,使之活动测头对准仪器受力盘,并用相应的压板压紧。打开电源开关,按下开机清零按钮,使显示屏数字为零。旋转横臂及六角夹持盘,使被检内径表的活动测头对准受力盘的平面位置,旋转立柱上的升降罗母,使被检表临近接触到受力盘的平面时,即锁紧定位螺钉、横臂定向螺钉及六角夹持盘罗母。旋转微调装置,下降六角夹持盘,使被检内径表活动测头与仪器受力盘平面接触,。继续调接微调装置,即可测出被检内径表的测力。


3.千分尺测力的检定

将被检千分尺类(外径千分尺、公法线千分尺、数显千分尺、测深千分尺、内测千分尺等)放入六角夹持盘相应位置(参看示意图)并锁紧。打开电源开关,按下开机清零按钮,使显示窗数字为零。转动横臂及六角夹持盘,使被检千分尺活动测杆对准受力盘的钢球位置,旋转立柱上的升降罗母,使被检千分尺临近接触到受力盘的钢球时,即锁紧定位螺钉、横臂定向螺钉及六角夹持盘的紧固罗母。旋转千分尺测力装置,使千分尺活动测杆与受力盘球面接触,当棘轮发出打滑声时,仪器显示屏显示的数值,即为千分尺此时的测力。
4.其它量仪测力检定可参照示意图装夹,并参照前面量仪测力检定方法使用。


五.零位调整
在本仪器使用过程中,如开机后发现显示屏显示不归零或显示“Err.on”现象。可先按开机清零按扭,如无作用可直接调整仪器后部小孔内的零位可调电阻⑾,使之开机后出现零点。


六.示值误差调整
在用期检定过程中,如发现示值超差。可调整仪器后部小孔内的示值误差可调电阻⑾,使之达到示值误差范围内。


七.自校
SLC自校方法如下:
打开电源开关,按下开机清零按钮,使显示屏数字为零,然后取1kg砝码放于受力盘上,显示屏数字应在9.74N-9.86N范围内(标准值为9.80N),如不在此范围内,可用罗丝批调整仪器后部示值误差可调电阻⑾,使显示屏数字在9.74N-9.86N范围内,调整在9.80N标准值上。


八.注意事项
1.仪器必须放在干燥、干净的房间里。
2.对仪器定期保养,以防生锈。
