新款机械式拉力表

简要描述:

新款机械式拉力表简介:SGJX系列是恒刚自行设计生产的。本司国产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该具有使用、读数清晰、稳定、安等优点。两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。

型号:

浏览量:1385

更新时间:2022-03-24

价格:

在线留言
新款机械式拉力表
品牌其他品牌

新款机械式拉力表简介

SGJX系列新款机械式拉力表是恒刚自行设计生产的。本司新款机械式拉力表国产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该新款机械式拉力表具有使用、读数清晰、稳定、安等优点。

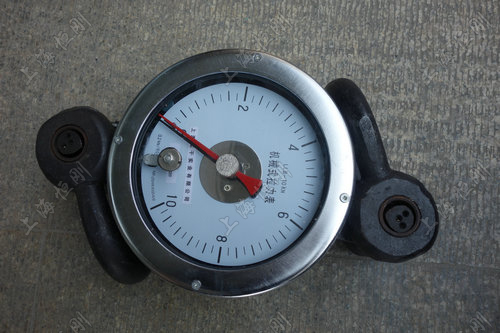

机械式拉力表图片


机械式拉力表规格型号

国产品型号
(Model)

测量范围
 KN

分度值
(KN

外形尺寸
  mm

重量
(KG

SGJX-1

0-10

0.2

620X225X160

16

SGJX-3

0-30

0.5

620X225X160

16

SGJX-5

0-50

1

620X225X160

16

SGJX-8

0-80

2

620X225X160

16.5

SGJX-12

0-120

2

650X225X160

20

SGJX-16

0-160

2

650X280X160

20

SGJX-20

0-200

2.5

650X225X160

20



主要参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量




结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:
  当作用力通过连接件作用在体上,使之国产生弹性,在弹性范围内,量与作用力基本成正比,这样大小就可反映出作用力的大小。体的量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。



使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡后方可加载。



注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安使用拉力表重要,如进行维修时应返回我公司。

由于擅自维修国产生不良后果,我公司不负责任。
