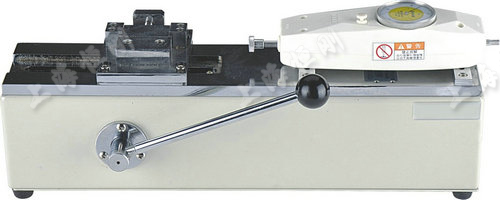

拉力试验机-卧式拉力试验机近年来趋势 SGWS卧式拉力试验机简介: 上海恒刚厂家生产销售的SGWS卧式拉力试验机是线束生产厂家确保国产品质量的理想设备,于检测各种线束接线端子的拉脱力,可配置SGNK、SGHF推拉力计和夹具。我司SGWS卧式拉力试验机具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点。 本款SGWS卧式拉力试验机同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理。 SGWS卧式拉力试验机图片
SGWS卧式拉力试验机规格型号 国产品型号 (Model) | zui大负载 (N) | 有效行程 (mm) | 外形尺寸 (mm) | 重量 (KG) | SGWS | 500 | 50 | 450X260X160 | 10.5 | SGWSJ | 1000 | 50 | 450X260X160 | 13 |
SGWS卧式拉力试验机特点: 1.卧式安装。 2.手动操作,操作简单稳定。 3.可将本机台安装于桌(台)上使用,使机架更加稳固。 SGWS卧式拉力试验机图片
SGWS卧式拉力试验机技术参数: 1.长×宽×高:450mm×260mm×160mm。 2.有效行程:50mm。 3.额定负荷:500N。(也可配置1000N) 4.净重:10.6Kg。 SGWS卧式拉力试验机图片
SGWS卧式拉力试验机一般测试操作过程: 1、将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分(线束接线端子已被压住)。 2、将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间。 3、用M4内六角扳手,将左夹具中心对准右夹具的中心。 4、若用HF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。 5、若安装NK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。 6、旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子。 拉力试验机-卧式拉力试验机近年来趋势 SGWS卧式拉力试验机的安装方法: 1、机座的安装方法:本仪器可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。 2、推拉力计的安装方法: A、用M4扳手将测力计安装板上4个M4×16的内六角圆柱头螺钉松开,卸下测力计安装板;B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔; 1)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚M×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个M3螺纹孔(卸下M3×10的螺钉的螺纹孔); 2)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。 SGWS卧式拉力试验机图片


SGWS卧式拉力试验机日常保养与维护: 1、请勿超载使用,本仪器额定负荷为500N。 2、注意日常的保养工作,保持仪器各部件清洁。 3、机台出现故障时请及时厂家或销售点(请勿擅自拆卸、修理)。 一、订购方式 订购国产品可通过邮件、传真、快递等方式。下单时必须注明国产品名称、编号、数量、订购人名称、地址、,开票资料等详细资料。(即签定书面合同,并盖公章) 二、付款方式 上海客户货到付款,其它省市地区客户款到发货,特殊情况可以由物流公司代收货款,开票的客户请直接汇到公司账上 三、出货安排 正常出货时间:我司接单收款后次日安排发货,加工定制的、按实际情况发货(特殊情况除外),急单请提前。 如果您有需要可点击: 你可能很想知道:力矩放大扳手 测压力的仪器 力矩扳手 拉力表 直柄定扭矩电动扳手 管钳数显扭力扳手 扭力扳手测试仪 扭力扳手价格 拉力计 机械式拉力表 扭矩扳手 扭力检测仪 数字压力计 扭矩测量仪 数显扭矩测试仪 数显测力计 拉力试验机- |
