机械式拉力表

简要描述:

机械式拉力表注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重

型号:

浏览量:8296

更新时间:2023-02-03

价格:3000

在线留言
机械式拉力表
品牌其他品牌

机械式拉力表供应商

  找机械式拉力表供应商到恒刚。恒刚生产的SGJX机械式拉力表在各大油田被采用,本款机械式拉力表用在较浅地层钻井中可防止卡钻及钻头损坏。在修井作业中通过拉力计把井下钻柱悬重,上提被卡管柱时上提拉力在表盘上读取拉力值,来了解井下重力变化情况,可防止井管拔脱和井架超载造成事故。机械式拉力表是“修井工人的眼睛"。

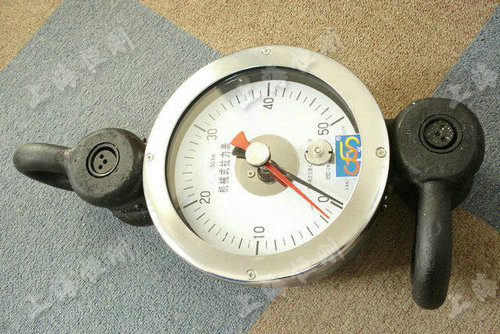

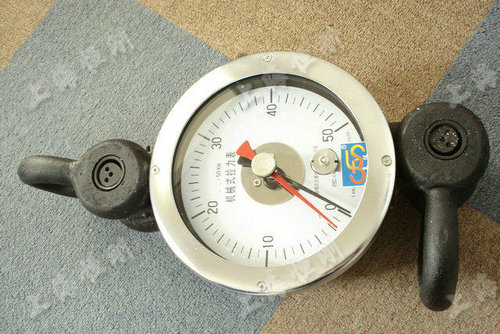

机械式拉力表图片



机械式拉力表规格型号

序号               NO

国产品型号
(Model)

测量范围


KN


分度值
(KN

  外形尺寸


mm


 重量
(KG

01

SGJX-1

0-10

0.2

620X225X160

16

02

SGJX-3

0-30

0.5

620X225X160

16

03

SGJX-5

0-50

1

620X225X160

16

04

SGJX-8

0-80

2

620X225X160

16.5

05

SGJX-12

0-120

2

650X225X160

20

06

SGJX-16

0-160

2

650X280X160

20

07

SGJX-20

0-200

2.5

650X225X160

20








机械式拉力表使用说明

SGJX系列机械式拉力表是我公司自行设计、生产的。本司机械式拉力表国产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式拉力表具有使用、读数清晰、稳定、等优点。


二、机械式拉力表主要参数

1、仪表准确度为2.0

2、引用误差≤±2%F.S3、测力仪表的敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量





三、机械式拉力表结构及工作原理

1、结构分三部分:连接件部分、放大装置部分、显示部分。

2、工作原理:

  当作用力通过连接件作用在体上,使之国产生弹性,在弹性范围内,量与作用力基本成正比,这样大小就可反映出作用力的大小。体的量经放大装置放大,通过指针在表盘上的指示读出作用力的值。

注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。


机械式拉力表使用方法

1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。

2、为防止意外,在表后应备装一条保护钢丝绳。

3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。

4、检查装卡状态,确认装卡后方可加载。


机械式拉力表注意事项

1、避免强烈震动。

2、工作时外力作用线必须与表的轴线重合。

3、拉力表直接作用力不得超过表的上限值。

4、使用拉力表重要,如进行维修时应返回我公司。

由于擅自维修国产生不良后果,我公司不负责任。

机械式拉力表用途:本国产品用在石油、煤田、地质勘探、水国产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。 机械式拉力计应用在钻井作业中,指示钻杆悬重,防止卡钻、打钻事故;应用在井下作业施工中,指示修井作业车绞盘牵引力的大小,防止井管拔脱和井架损坏,起着重要的防护作用。


我司的国产品有实行三包服务,但如果客户做了下列一条,将不实行三包服务

一.没有按照国产品使用说明书要求使用、维护不当造成损坏的;

二.因为外界的原因造成损坏的,如天灾

三.客户擅自拆动、改装、改版、刷机等造成的损坏或故障;

四.人为故障:跌落、划伤、破损、进水、受潮、发霉等个人失误造成的

请大家在购买前请仔细阅读以上内容!!!
