虹口手动立式测试台价格

简要描述:

SG型手动立式测试台说明:
SGASC型手动立式测试台专为HF系列和NK系列推拉力计配备,可组合成不同用途的试验机台,适用插拔力、按压力、破坏试验等测试。

型号:测试台

浏览量:1877

更新时间:2023-02-05

价格:

在线留言
虹口手动立式测试台价格

不用买zui贵的或*的,但是一定要选择适合自己用的

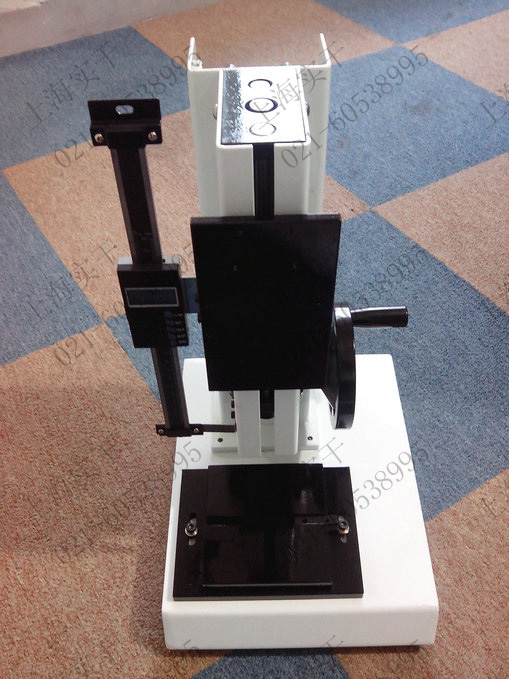

手动立式测试台图片



手动立式测试台图片



SG手动立式测试台说明:

SGASC手动立式测试台专为HF系列和NK系列推拉力计配备,可组合成不同用途的试验机台,适用插拔力、按压力、破坏试验等测试。在显示力值的同时,还可以加装数显标尺,显示其位移量,对不同工件进行相同位移量下的对比测试。

手动立式测试台规格:
1.机台底座大稳定性好,适合室内桌上测试使用。
2.梯形螺杆转动,侧面手轮加载,操作简单稳定。
3.底座标配的移动平台,可实现左右、前后移动,准确装夹。
4.可将本机台安装于桌(台)上使用,使机架稳固。
5.配有数显标尺,可随时采集行程数据(SG-S)。

手动立式测试台规格特点:长×宽×高:350mm×260mm×500700mm行程:180mm额定负荷:5003000N重量:18kg

手动立式测试台结构图:

手动立式测试台机台及推拉力计安装方法:

1、机台安装方法:   本机台可安装在桌子用。使机台稳固,请工作台面水平,使测试得到准确的数值。安装时请参考(上图右边)安装。
2、推拉力计的安装方法:
(1)M4扳手将测力计安装板上4M4×15的内六角圆柱头螺钉松开,卸下测力计安装板。
(2)安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4M4的螺纹孔内,将测力计安装到测力计安装板上或用十字细丝刀将附件袋里的4M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4M3的螺纹孔。
(3)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺钉卸下,将附件袋里的4M3×10的螺钉卸下,将附件袋里的4M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4M3螺纹孔(卸下M3×10的螺钉的螺纹孔)。
(4)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点,将其机台安装或安放在工作台上的位置。旋转测试架侧面的手轮,测力计就能上下平稳移动,完成测试工作。





 手动立式测试台图片





手动立式测试台图片
