表盘式测扭力扳手_0-40N.m表盘力矩扳手:表盘扭力扳手也叫表盘扭力扳手或表盘式力矩扳手。力矩就是力和距离的乘积,在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小,以螺纹紧固且不于因力矩过大破坏螺纹,所以用数显扭力扳手来操作。表盘扭力扳手是利用指针将被测螺帽、螺栓等紧固件扭矩值直观的在表盘上指示出来,并记忆该扭矩值大小的。
型号:
浏览量:1585
更新时间:2024-08-13
价格:1200
在线留言品牌 | 其他品牌 |
---|
表盘式测扭力扳手_0-40N.m表盘力矩扳手
SGACD表盘力矩扳手简介:
上海恒刚厂家生产的这款SGACD系列表盘力矩扳手是利用指针将被测螺帽、螺栓等紧固件扭力值直观的再表盘上指示出来并记忆该扭矩值大小的一种新型扭力计量器具,由扳手体、弹性元件放大机构和记忆机构等几部分组成,具有精度高、造型美观、使用、性好、头部可更换等特点。该款表盘力矩扳手主要用于航空、航天、船舶、汽车、精密机械、电力、发动机、内燃机等行业对紧固力矩有严格要求螺纹部件的连接。

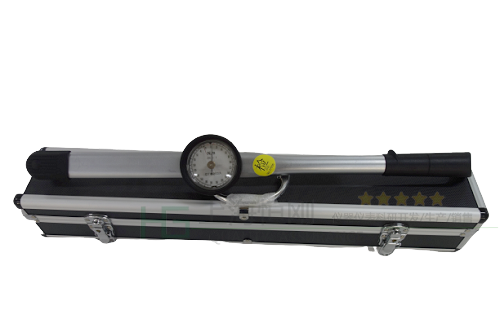

表盘力矩扳手图片
表盘力矩扳手规格型号
序号 NO | 国产品型号 | 测量范围 | 分度值 | 长度 | 重量 | 方榫 |
01 | SGACD-3 | 0~3 | 0.03 | 310 | 0.8 | 1/4 |
02 | SGACD-5 | 0~5 | 0.05 | 310 | 0.8 | 1/4 |
03 | SGACD-10 | 2~10 | 0.1 | 310 | 0.8 | 1/4 |
04 | SGACD-30 | 0~30 | 0.3 | 310 | 0.8 | 3/8 |
05 | SGACD-50 | 0~50 | 0.5 | 310 | 0.85 | 1/2 |
06 | SGACD-100 | 0~100 | 1 | 310 | 0.85 | 1/2 |
07 | SGACD-200 | 40~200 | 2 | 610 | 2.2 | 1/2 |
08 | SGACD-300 | 60~300 | 3 | 640 | 2.5 | 1/2 |
09 | SGACD-500 | 100~500 | 5 | 900 | 3.5 | 3/4 |
10 | SGACD-750 | 150~750 | 7.5 | 920 | 3.8 | 3/4 |
11 | SGACD-1000 | 200~1000 | 10 | 940 | 4 | 3/4 |
12 | SGACD-2000 | 400~2000 | 20 | 1500 | 8 | 1 |
13 | SGACD-3000 | 600~3000 | 40 | 1600 | 12 | 1 |
14 | SGACD-4000 | 800~4000 | 40 | 2000 | 13 | 1 -1/2 |
表盘力矩扳手国产品特点:
1.直读式,顺时针使用,精度±4%;
2.国产品主体采用合钢材质,精度高、稳定性好;
3.旋转表壳或表壳上的旋钮可带动指针旋转;
4.使用前务必将刻度盘与指针调整零位;
5.不得超过国产品扭力大量程;
表盘力矩扳手注意事项
1、使用本国产品应根据紧固件的扭矩值要求选用的型号,不得超范围使用。
2、本国产品是一种精密的扭矩计量器具必须精心使用,严禁敲击、震动、磕碰、扔掷和当榔头使用。
3、本国产品可双向使用,但不允许用来松动紧固件,防止由于过载而影响示值精度。
4、为扭矩值的准确性,扳手应定期进行检查和校正,每操作5000次或1年应对扳手进行校准。
5、当发现扳手有失或数值不准确时,应由专门计量人员进行调正和维修,非检定人员不得随意拆卸。
表盘力矩扳手使用方法调零:
⑴转动表盘外壳,使主针指向"0"位
⑵AC/ACD型 表盘力矩扳手的型号
⑶在方榫上装上的套筒并套住紧固件
⑷扭力扳手通过手柄缓缓加力
⑸当指针到达所需力矩值时,撤力即可
表盘力矩扳手使用前说明:
A、旋转表壳或表壳上的旋钮可带动指针旋转,该指针为记忆指针,称被动指针或从动指针;和机芯联接的指针为工作指针,亦称主动指针。
B、使用本国产品应根据紧固件的强度等级和扭矩值要求选用量程的规格和型号,不应超范围使用。 扭力扳手使用前需调整零位:
A、右旋使用时:顺时针旋转表盖上的旋钮,使记忆指针与主动指针指向刻度盘的零位刻线。
B、左旋使用时:逆时针旋转表盖的的旋钮,使记忆指针与主动指针靠紧,且主动指针指向刻度盘的零位刻线。
表盘力矩扳手使用时注意: 将指针扳手的方榫与紧固件对接(根据需要可直接对接,也可通过转接套筒对接),然后缓慢平稳地施加扳拧力,直记忆指针指向所需的扭矩值。
表盘力矩扳手使用结束后: 表盘力矩扳手停止施力后,主动指针在弹性元件和机芯扭簧的作用下自动回复零位,记忆指针仍停留在指示的刻度上,并准确读出扭矩值。旋转表盖上的旋钮,使记忆指针也回复到零位,可进行下使用。
恒刚售后服务
上海恒刚及时反映用户需求为用户提供质优价廉的国产品,确保按期交货;严格控制国产品质量;妥当包装以防遗漏损坏。
总之我们不提供给用户的是合格的国产品,而且更提供高质量的服务,在同行业中树立起良好的形象,给用户留下深刻的印象。
