工地吊搭用1000N.m定扭矩电动扳手

简要描述:

工地吊搭用1000N.m定扭矩电动扳手:我司的SGDD定扭矩电动扳手用于对螺纹紧固件的扭矩及轴向拉力有严格要求的场合

型号:

浏览量:1895

更新时间:2023-02-04

价格:

在线留言
工地吊搭用1000N.m定扭矩电动扳手

工地吊搭用1000N.m定扭矩电动扳手

我司的SGDD定扭矩电动扳手用于对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。我司的定扭矩电动扳手还应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶、发电设备的安装。大型机械、起重设备和车辆装配作业;该SGDD系列定扭矩电动扳手是装配螺纹件及螺栓的机械化施工工具,具有自动控制扭矩功能。



定扭矩电动扳手特点:定扭矩电动扳手结构新颖、体积小、重量轻、安。由于采用静扭结构,运转平稳,无振动、无冲击,噪音小,操作者不受反力矩的影响,因而劳动强度低。额定电压220V50/60Hz  精度±5%

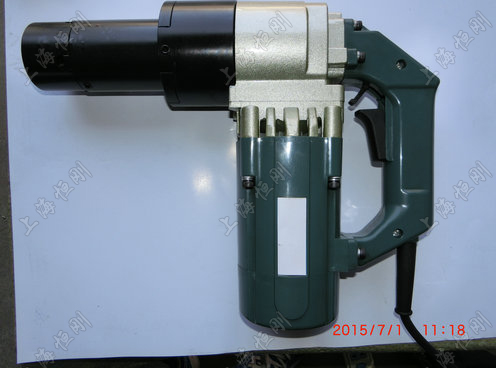

定扭矩电动扳手图片

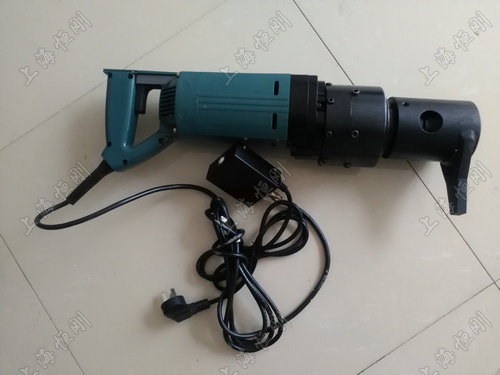

定扭矩电动扳手图片

定扭矩电动扳手规格型号

国产品型号
(Model)

测量范围
(N.m)

   长度
(mm)

  重量
(KG)

  方榫
(mm)

 SGDD-230

50-230

336X69X182

3.1

19

SGDD-700

200-700

336X69X182

3.3

19

 SGDD-600

200-600

256X90X298

7.5

19

 SGDD-1000

300-1000

260X90X302

7.8

25

 SGDD-1500

500-1500

515X106X150

9.3

25

 SGDD-1500J

300-1500

322X90X270

8.0

25

 SGDD-2000

600-2000

520X115X150

10.8

32

 SGDD-2500

800-2500

363X112X288

9.5

32

 SGDD-3500

1500-3500

640X125X150

19

38





定扭矩电动扳手螺栓的拧紧操作

1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。

3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭矩达到预定扭矩时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。

4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。





定扭矩电动扳手图片

定扭矩电动扳手图片



定扭矩电动扳手扭矩的选择与调节

1、用户可在50-3500Nm的范围内任意选择相应规格的定扭矩电动扳手。

2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿,以扭矩控制精度。(见后页)

3、调节方法:国产品出厂时带有扭矩测试数据卡片,供用户标定时参考,用户可根据所需扭矩选择某一刻度值,按拧紧螺栓的操作方法,拧紧螺栓,用测力扳手或其它测力仪器测出螺栓的实际扭矩值,若扭矩相差较小,可用细调加以补偿,若相差较大,可将粗调向上或向下调一档,反复几次即可获得所需扭矩值。



定扭矩电动扳手图片

定扭矩电动扳手图片





定扭矩电动扳手操作注意事项

1、螺栓直径的大小对控制精度有一定的影响,施工中应用相同型号的螺栓连接付来标定扭矩值,而且使用一段时间后还应进行检验校定。

2、工作前应开机空转3-5分钟。操作中如发现电机火花大,声音异常,扭矩不稳定时,应立即停机检查,切勿带病工作。

3、定期清洗和更换油脂,一般在工作5000次后,应进行清洗加油,以延长使用寿命。

4、主机上的电源开关,碳刷,控制仪上的保险丝等均属易损件,容易引起故障,应经常检查,及时更换。

5、使用中如发现工具上的螺钉松动,应及时紧固。

6、搬运工具时不可提拉电缆线,并注意轻拿轻放,防止震动和摔碰。不用时应放在通风干燥处。如发现受潮应及时进行干燥处理。不可与酸、碱等有害物质气体接触或存放在一起。



定扭矩电动扳手图片

定扭矩电动扳手图片



定扭矩电动扳手图片



SGNJ扭剪型电动扳手简介:

SGNJ扭剪型电动扳手只需要更换内外套筒即可适用于各厂家生产的M16-M30扭剪型螺栓的施工作业,本机采用特殊钢材及特殊的热处理工艺,,作业时无反弹力。



扭剪型电动扳手图片

扭剪型电动扳手图片

扭剪型电动扳手规格型号

国产品型号
(Model)

测量范围
 (M)

   长度
(mm)

  重量
(KG)

zui大扭矩
(N.m)

    转速(r/min)

SGNJ-22

16-22

290X90X270

6.9

1000

16

SGNJ-24

16-24

350X90X270

8.5

1500

12

SGNJ-24J

16-24

545X90X270

9.2

1300

12

SGNJ-27

22-27

400X105X280

9.0

1700

7

SGNJ-30

24-30

405X105X285

9.5

2500

5



SGNJ扭剪型电动扳手特点:
1.高速马达、低噪音、大功率、额定电压220V50/60Hz;
2.缘工程材料机壳、双重缘、安坚固;
3.枪式握把、负荷人体工学、增加握持力、减轻疲劳强度;
5.精密行星减速、功效、运行平稳;



扭剪型电动扳手图片

扭剪型电动扳手图片
