上海扭剪型电动扳手

简要描述:

扭剪型电动扳手是装配螺纹件及螺栓的机械化施工工具,具有自动控制扭矩功能。应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶、发电设备的安装。大型机械、起重设备和车辆装配作业,以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。

型号:扭剪型电动扳手

浏览量:1816

更新时间:2023-02-05

价格:

在线留言
上海扭剪型电动扳手

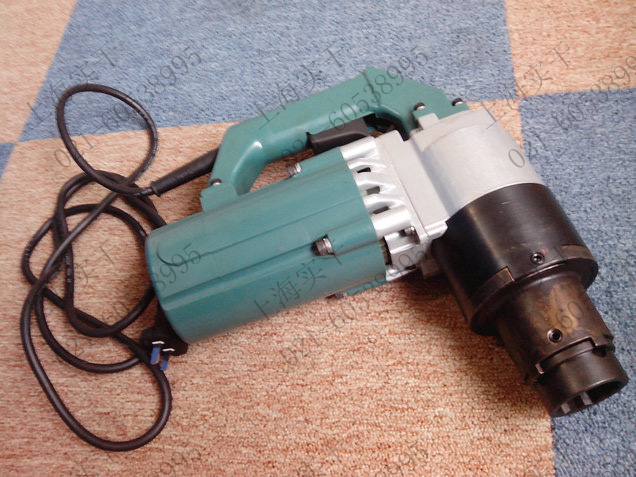

扭剪型电动扳手图片

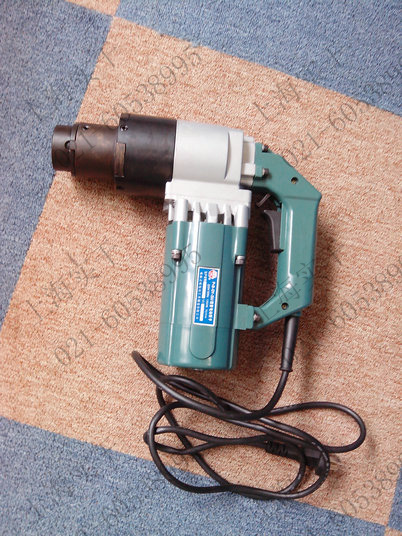

扭剪型电动扳手图片



扭剪型电动扳手是装配螺纹件及螺栓的机械化施工工具,具有自动控制扭矩功能。应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶、发电设备的安装。大型机械、起重设备和车辆装配作业,以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。

扭剪型电动扳手螺栓的拧紧操作



1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。

3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭矩达到预定扭矩时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。

4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。

规格     项目

SG-DD-600

SG-DD-1000

SG-DD-1500

SG-DD-2000

SG-DD-3500

额定扭矩

N.m

600

1000

1500

2000

3500

调解范围

N.M

250-600

300-1000

500-1500

600-2000

1500-3500

控制精度

+5%

+5%

+5%

+5%

+5%

工作头转速r/min

10

8

8

6

3

额定电压

V

220

220

220

220

220

额定电流

A

3.2

3.2

4

4

4

边心矩

50

53

58

63

66

主机外形

(长×直径)

450×100

450×100

480×116

480×126

580×132

方头尺寸

19×19

25×25

25×25

32×32

38×38

套筒型号

32#  36#

32#  36#

36#  41#

41#  46#

70#

主机净重Kg

7.5

7.5

10

13

19

控制仪尺寸(长×宽×高)

180×98×75

180×98×75

180×98×75

180×98×75

180×98×75

控制仪重量Kg

1

1

1

1

1

备注

1、套筒尺寸可按用户要求而定,一般按表中规定配套。

2、 国产品外形及尺寸如有变恕不另行通知。
